Diseño de la batería de monitor de la calidad del agua

Citación: (palabras claves: la batería de ión de litio 18650) el monitor de la calidad del agua del campo es un equipo de medida portátil de la calidad del agua, que puede probar la calidad de recursos hídricos y es un nuevo producto de la protección del medio ambiente lanzó estos últimos años. Para el diseño de fuente de alimentación móvil confiable, la base de ión de litio de Sanyo 18650 es la mejor opción.
1. Requisitos de diseño:

El monitor de la calidad del agua del campo es un equipo de medida portátil de la calidad del agua, que puede probar la calidad de recursos hídricos y detectar el grado de contaminación de agua. La pieza del consumo de la alimentación principal del instrumento incluye la pequeños bomba, mezclador, aparato de la calefacción, detección y partición eléctricos de la exhibición. La corriente instantánea cuando se enciende el equipo es grande, el valor máximo puede alcanzar 20a, la operación normal puede alcanzar 4-5a, y la batería se puede conectar para más de 4 horas de trabajo continuo, nuestra compañía diseñó especialmente una batería de ión de litio de gran capacidad portátil con la batería de Sanyo. La batería tiene las características de la vida tamaño pequeño, alta de la capacidad, ligera y larga de servicio. El diseño hizo salir comenzar actual puede alcanzar 30a, la corriente de trabajo continua puede alcanzar 7a, y la capacidad de carga es 20.4ah. Cumpla completamente los requisitos de alimentación de trabajo del instrumento.

2. Esquema del diseño:

1) Tablero de la protección (PCM): el funcionamiento de la seguridad de la batería es generalmente el problema más en cuestión del cliente. Debido a las características químicas de la batería de litio sí mismo, el tablero de la protección de la batería se equipa de medidas de seguridad tales como protección del cargo excesivo, sobre la protección de la descarga, sobre la protección actual, la protección del cortocircuito y sobre la protección de la temperatura para asegurar el funcionamiento de la seguridad de la batería funcionando, para evitar la combustión inesperada, la explosión y el otro riesgo de los peligros.

2) Microprocesador IC de la protección de la batería: el microprocesador principal de la función de la protección del esquema del diseño, que puede supervisar el cargo excesivo, sobre descarga, sobre las funciones actuales y otras actuales, cortas de la célula en línea en cualquier momento. Haga el trabajo de la base en una gama segura, estable y eficiente.

3) Célula del ion de la célula/ICR18650 Li del ion de ICR18650 Li (Sanyo).

4) Transistor de efecto de campo (MOS-FET): directamente controlado por el microprocesador de la protección en el circuito, desempeña un papel que cambia en curso de carga y descarga.

5) Empaquetado de la batería: sellado caliente halógeno-libre respetuoso del medio ambiente del PVC.

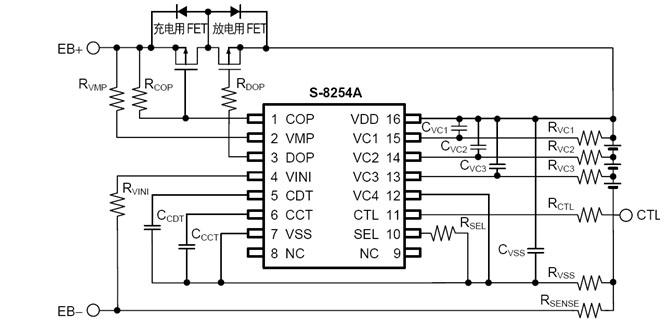

6) Diagrama esquemático del esquema del diseño:

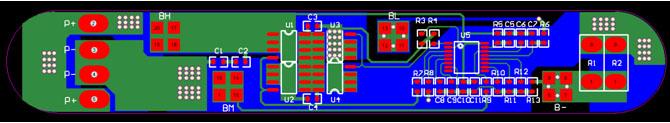

7) Diagrama llano superior del PWB del esquema del diseño:



3. Diagrama de la realización de los productos de la batería del monitor de la calidad del agua del campo:
